这是一篇保姆式的在centos中搭建PPTP VPN Server的教程。

VPN简介

VPN，即：虚拟私人网络（Virtual Private Network，缩写为VPN）是一种常用于连接中、大型企业或团体与团体间的私人网络的通讯方法。虚拟私人网络的讯息透过公用的网络架构（例如：互联网）来传送内部网的网络讯息。它利用已加密的通道协议（Tunneling Protocol）来达到保密、发送端认证、消息准确性等私人消息安全效果。这种技术可以用不安全的网络（例如：互联网）来发送可靠、安全的消息。需要注意的是，加密消息与否是可以控制的。没有加密的虚拟专用网消息依然有被窃取的危险。

VPN的实质就是利用加密技术在公用网上面封装出一个数据通讯隧道。只有一张物理网卡也可以做VPN服务器。

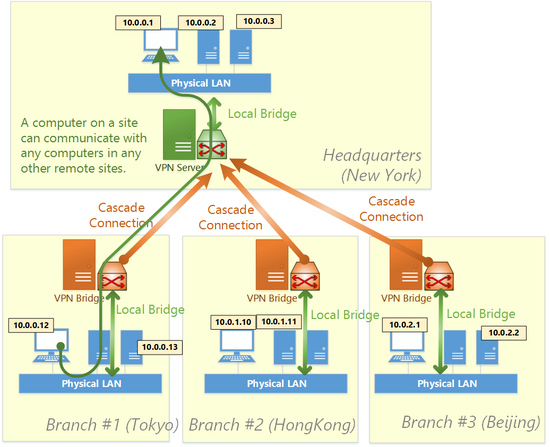

Intranet VPN

根据不同的划分标准，VPN可以按几个标准进行分类划分：

按VPN的协议分类

VPN的隧道协议主要主要有三种:PPTP、L2TP和IPSec，其中PPTP和L2TP协议工作在OSI模型的第二层，又称为二层隧道协议；IPSec是第三层隧道协议。

按VPN的应用分类

  1. Access VPN（远程接入VPN）：客户端到网关，使用公网作为骨干网在设备之间传输VPN数据流量；
  2. Intranet VPN（内联网VPN）：网关到网关，通过公司的网络架构连接来自同公司的资源；
  3. Extranet VPN（外联网VPN）：与合作伙伴企业网构成Extranet，将一个公司与另一个公司的资源进行连接。

搭建pptp server

安装和配置pptpd

  1. 检查系统是否支持ppp
cat dev/ppp

检查系统是否支持ppp
如果出现以上“No such file or directory”提示则说明ppp是开启的，可以正常架设pptp服务。

  1. 安装pptp
yum -y install pptpd

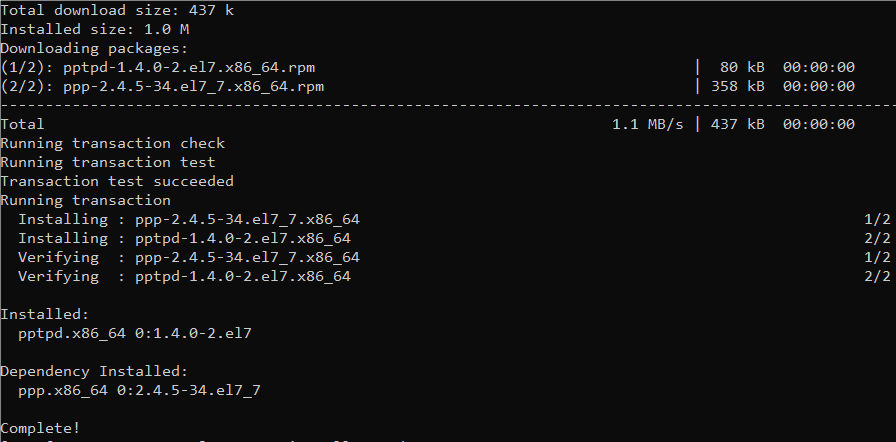

安装pptp成功

配置网络

  1. 配置IP
cp /etc/pptpd.conf /etc/pptpd.conf.bak
vi /etc/pptpd.conf

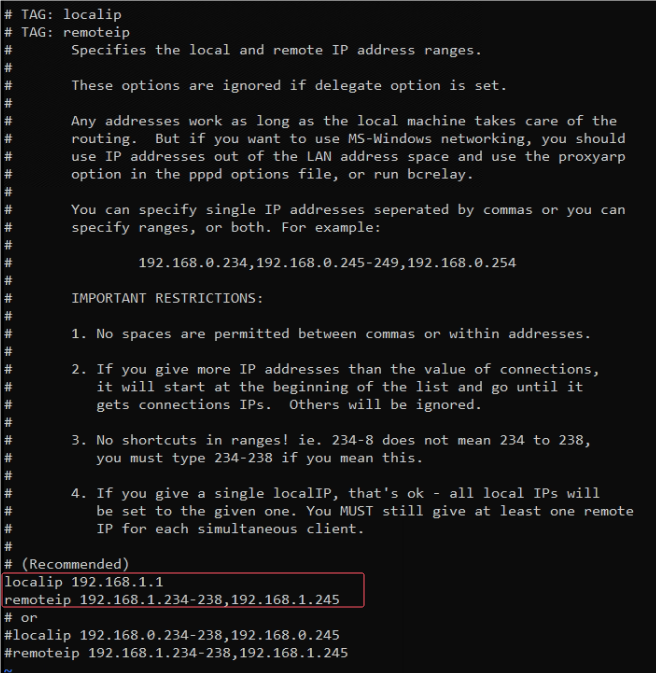

去掉localip和remoteip前的注释：

localip 192.168.1.1 #自定义设置本地IP范围
remoteip 192.168.1.234-238 #自定义分配给客户端的网段和地址池

去掉localip和remoteip前的注释

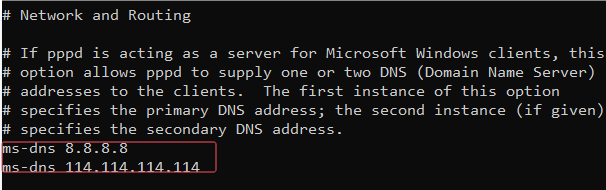

  1. 配置DNS
cp /etc/ppp/options.pptpd /etc/ppp/options.pptpd.bak
vi /etc/ppp/options.pptpd

搜索ms-dns，去掉搜索到的两行ms-dns前面的#，并修改为下面的字段: 配置DNS

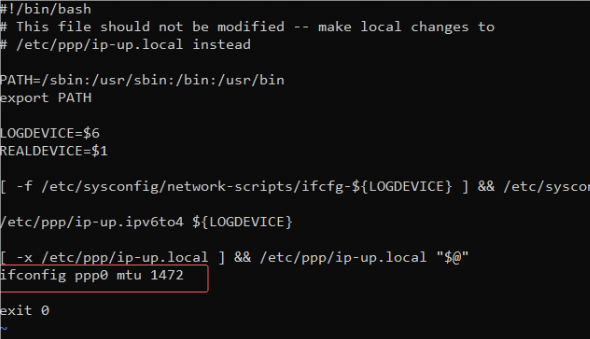

  1. 设置最大传输单元MTU
在命令符[ -x /etc/ppp/ip-up.local ] && /etc/ppp/ip-up.local “$@”下方添加 ifconfig ppp0 mtu 1472

vi /etc/ppp/ip-up

设置最大传输单元MTU

  1. 内核参数设置
    使用以下命令检查路由转发是否已启用：
sysctl net.ipv4.ip_forward

检查路由转发是否已启用
如果输出是 net.ipv4.ip_forward = 1 ，则表示路由转发已成功启用。

如果未启用，请尝试执行一下命令：

cp /etc/sysctl.conf /etc/sysctl.conf.bak
vi /etc/sysctl.conf
#在文件中修改以下行
net.ipv4.ip_forward = 1

内核参数设置

执行sysctl -p命令，使修改后的参数生效

#存文件后，运行以下命令使配置立即生效
sysctl -p
  1. 配置防火墙

允许1723端口和gre协议通过。

创建用户账号

cp /etc/ppp/chap-secrets /etc/ppp/chap-secrets.bak
vi /etc/ppp/chap-secrets

添加用户信息，一行只添加一个用户账号。按照用户名 pptpd 密码 IP地址格式输入，每一项用空格/TAB隔开。输入:wq命令保存退出。
格式如下：

# 格式: 用户名 服务名 密码 分配的IP(可以留空)
vpnuser pptpd password *

添加用户信息

安装和配置iptables

  1. 安装iptables服务
yum install iptables-services
#执行以下命令，设置iptables服务开机自启动
systemctl enable iptables
  1. 添加iptables转发规则
#添加iptables转发规则
iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -j MASQUERADE
#添加NAT转发规则，其中XXX.XXX.XXX.XXX为您的实例公网IP地址
iptables -t nat -A POSTROUTING -s 192.168.1.0/255.255.255.0 -j SNAT --to-source XXX.XXX.XXX.XXX

-t nat: 选择nat表。这是一个用于处理网络地址转换（NAT）的表，它通常用于修改数据包的源地址或目标地址。
-A POSTROUTING: 将规则追加到POSTROUTING链中。POSTROUTING链用于处理出站的数据包，在数据包离开网络接口（接口：假定为eth0）之前进行处理。
-s 192.168.1.0/24: 选择源地址为192.168.1.0/24子网的所有数据包。这个子网通常表示内网中的所有设备，IP地址范围为192.168.0.1到192.168.0.254。
-j MASQUERADE: 将这些数据包的源地址伪装成网络接口eth0的外部IP地址。MASQUERADE是一种特殊的目标动作，它会动态使用eth0接口的IP地址进行NAT操作。这在动态IP场景下（例如使用DSL拨号）特别有用。

这条命令实现了从内网（192.168.1.0/24）出站到外网的数据包的地址伪装。具体来说，任何从192.168.1.0/24子网发送到外网的数据包，都会在离开eth0接口时，其源IP地址被替换为eth0接口的外部IP地址。这样做的目的是让内网设备通过VPN连接访问外部网络时，外部网络看到的是VPN服务器的外部IP地址，而不是内网设备的私有IP地址。

执行如下命令，保存设置:

service iptables save

保存iptables设置

重启iptables服务,确保设置生效。

systemctl restart iptables

启动PPTP服务并设置其为开机自启

systemctl start pptpd
systemctl enable pptpd

#重启服务
systemctl restart pptpd

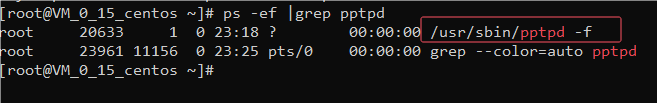

检查PPTP服务是否开启：

ps -ef |grep pptpd

检查PPTP服务是否开启

查看PPTP监听的端口：

ss -nutlp |grep pptpd  #打开的端口是1723

查看PPTP监听的端口

测试：用windows 10连接vpn server

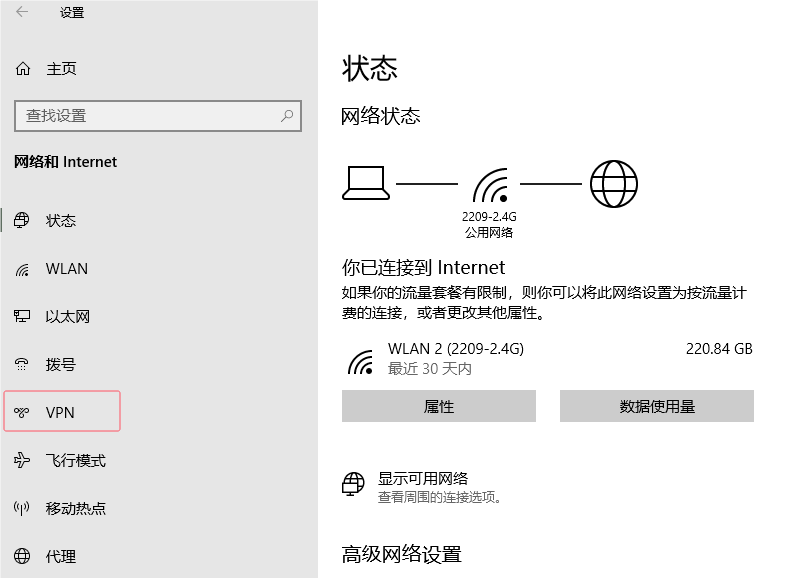

  1. 点击 开始->设置->网络和internet->VPN：
    windows自带的vpn client

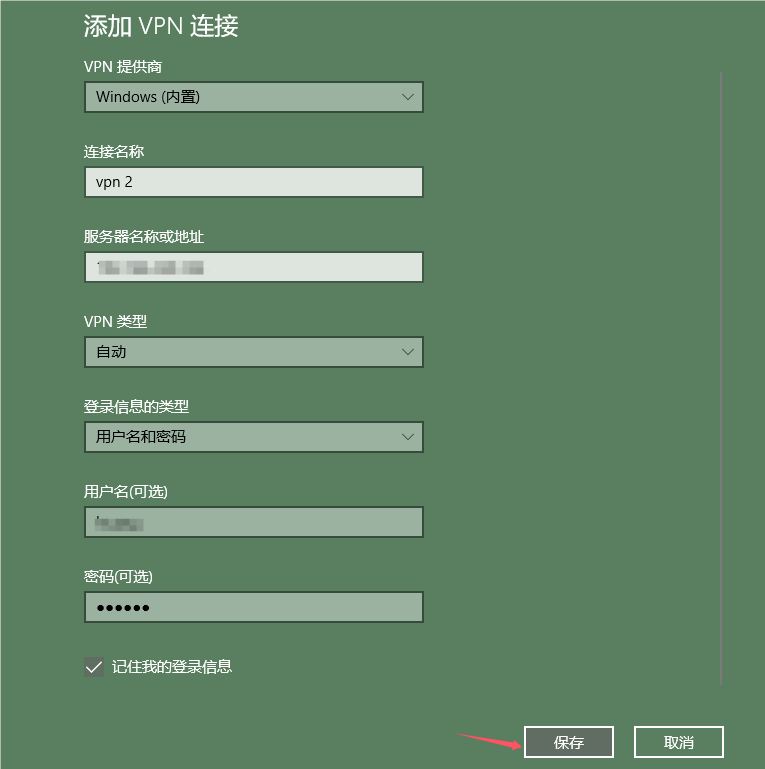

  2. 点击 添加VPN连接 ，输入vpn server的信息
    在windows10中输入vpn信息

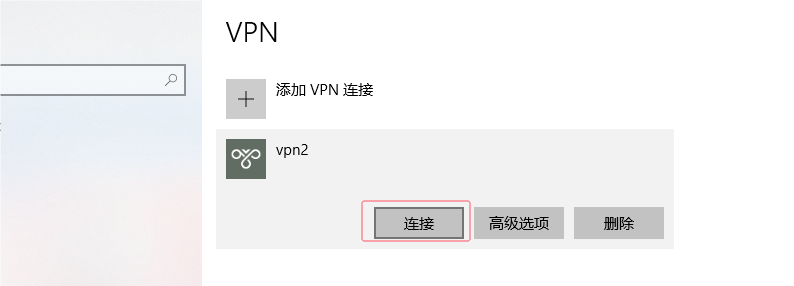

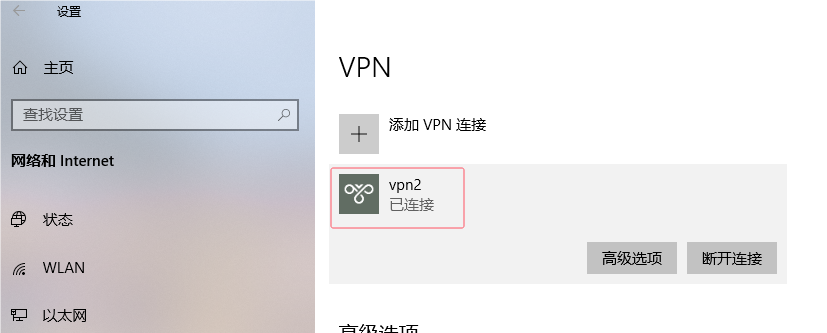

  3. 点击 连接 后，一般情况下在5-10秒内可以连接上。： 连接vpn server 连接vpn server成功

注意：如果连接失败，则需要对VPN连接做一下设置后再连接。

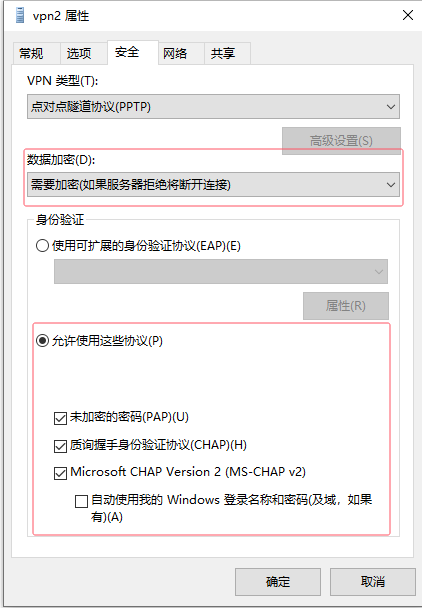

  • 设置vpn网卡安全：需要加密，允许使用CHAP等协议： 允许使用这些协议

设置为 需要加密 可以防止客户端报错：不能验证服务器的身份。

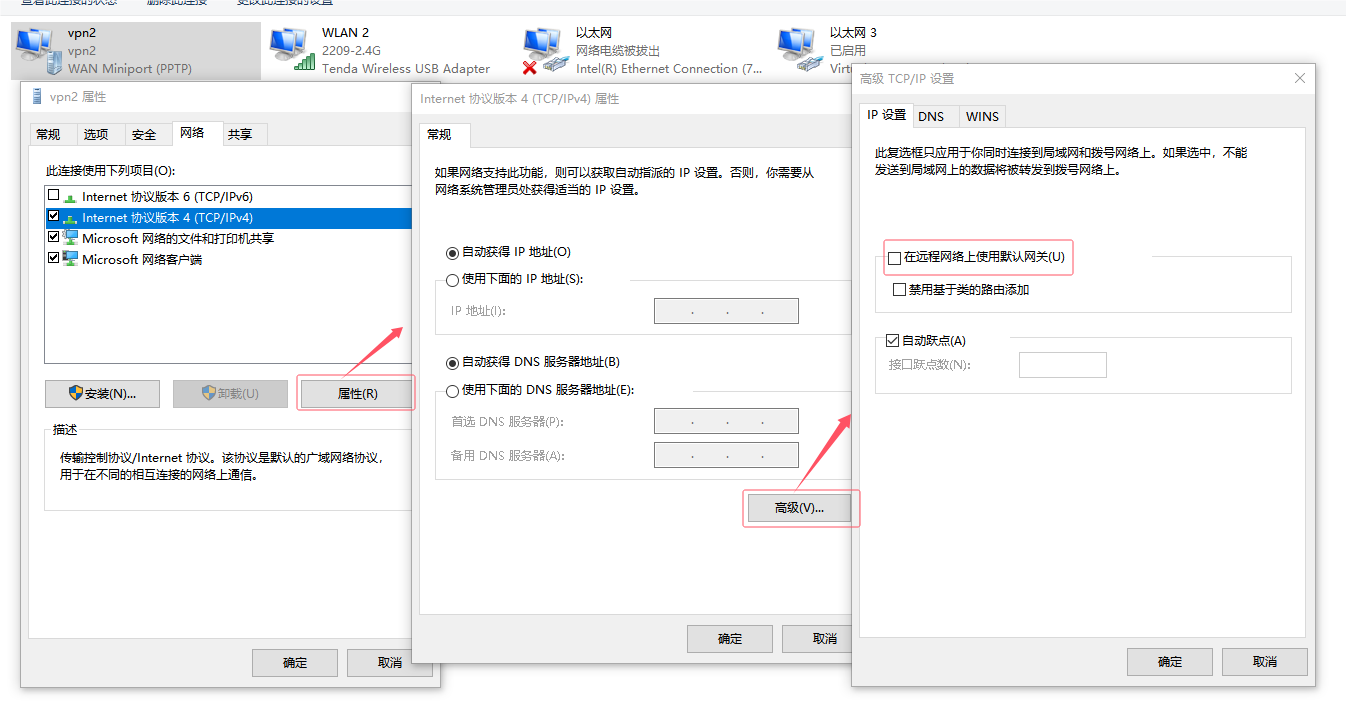

  • 取消：在远程网络上使用默认网关：
    取消：在远程网络上使用默认网关

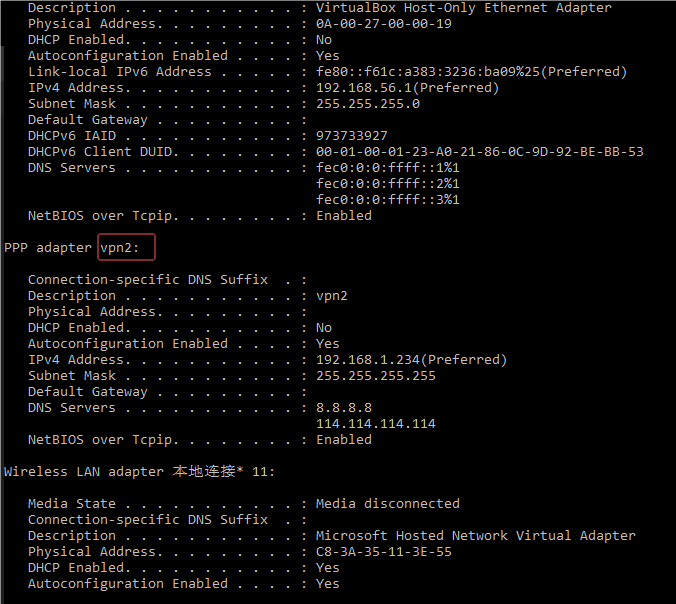

  1. 验证连接情况 在客户端，可以查看本机IP地址：
ipconfig /all

查看本机IP地址

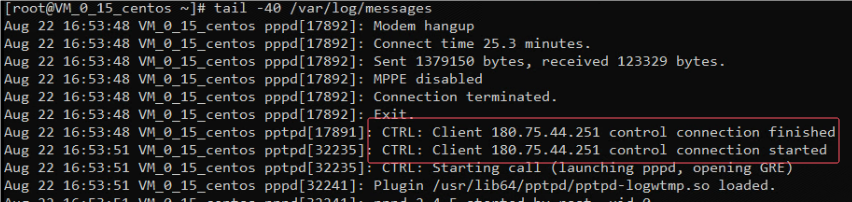

在vpn server端，可以查看是否有client连接：

tail -40 /var/log/messages

查看server端日志

在实际使用的过程中，windows客户端可能有多个网络连接，可以通过设置路由表：使得在访问某些ip地址时使用vpn。

#命令格式如下
route -p add <目标网络IP> mask <子网掩码> <网关IP> if <接口编号>
#例如：
route -p add <目标网络IP> mask 255.255.255.255 192.168.1.1 if 66

执行上述命令后，在windows访问 <目标网络IP> 这个地址时，将通过VPN。
-p : 永久保存，即这个路由在系统重启后会丢失。

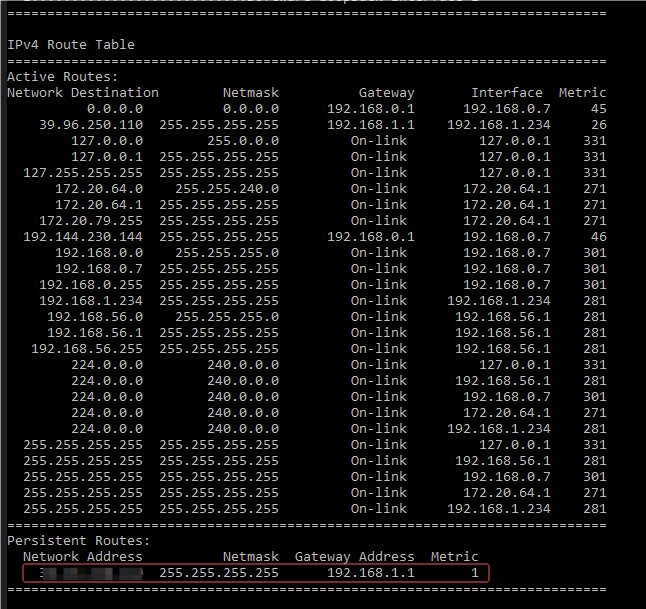

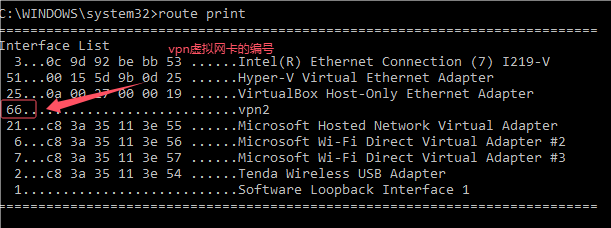

通过 route print 命令，可以查看到已有的路由表，并且能够看到网络接口编号：

route print

查看vpn虚拟网卡编号

路由表

🪐祝好运🪐
